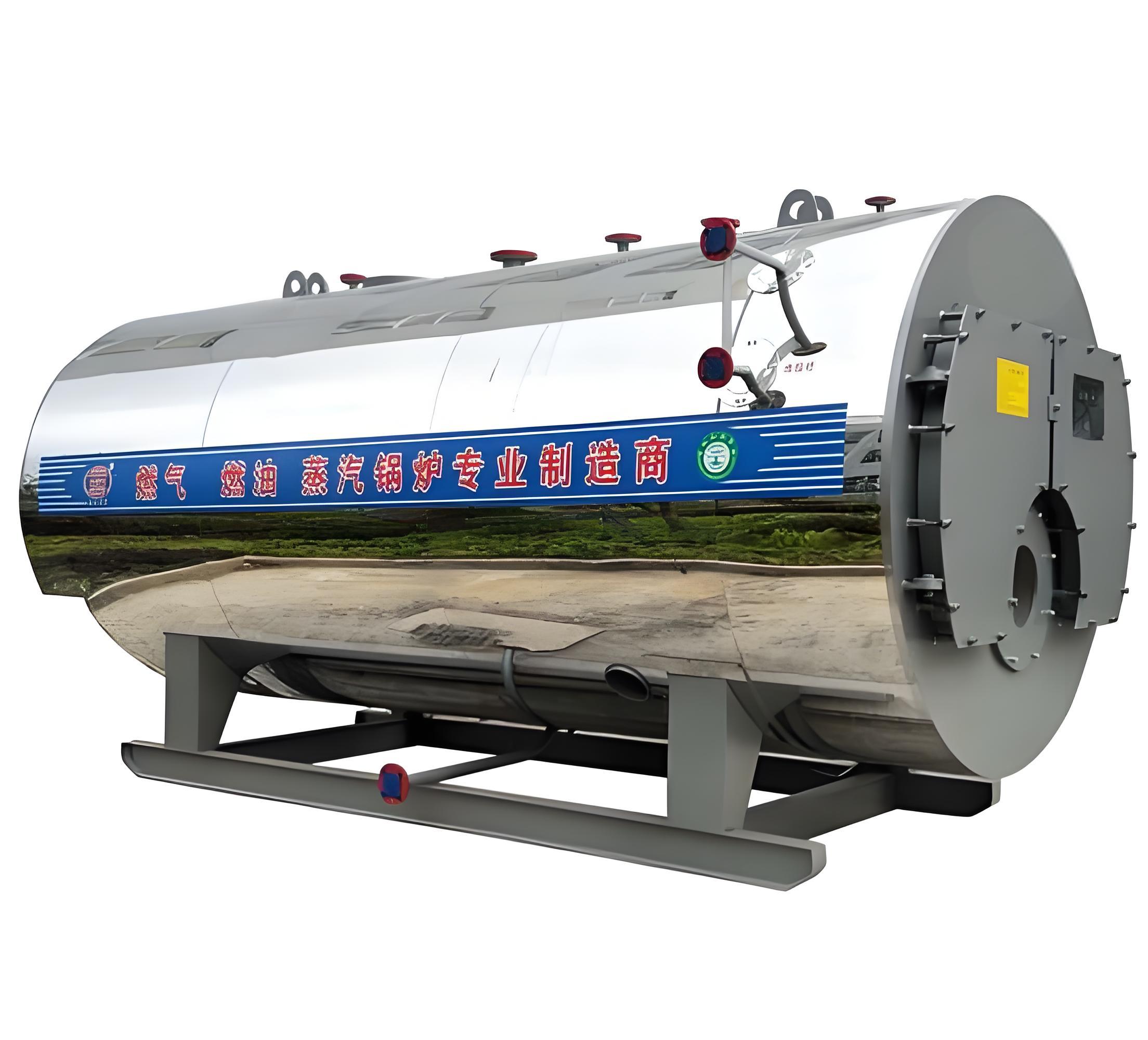

燃气蒸汽锅炉是一种以天然气、液化气等可燃气体为燃料，通过高效燃烧释放热能，将水加热并转化为具有一定压力和温度蒸汽的热能转换设备。
燃气蒸汽锅炉的运行本质是 “燃料化学能→热能→蒸汽势能” 的能量转化过程，具体可分为四个关键环节：
- 燃料供给与混合：燃气经调压阀、流量计等装置精准控制流量后，进入燃烧器；同时，风机送入助燃空气，二者在燃烧器内按最佳空燃比（通常天然气与空气比约 1:10）充分混合，为高效燃烧奠定基础。
- 燃烧放热：混合后的燃气 - 空气混合物被点火器点燃，在密闭的炉膛内进行剧烈燃烧，释放出大量高温烟气（温度可达 1000-1500℃），炉膛内壁的耐火材料与保温层可减少热量散失，维持高温燃烧环境。
- 热量传递：高温烟气沿预设烟管（或烟道）流动，依次经过水冷壁、对流管束、过热器等受热面，通过热辐射、热对流的方式将热量传递给受热面内的水。
- 汽水转化与输出：水吸收热量后逐渐升温，达到对应压力下的沸点（如 1 标准大气压下为 100℃，10 标准大气压下约为 180℃）后汽化生成饱和蒸汽；若需更高温度的蒸汽，饱和蒸汽会进入过热器进一步加热，形成过热蒸汽，最终通过蒸汽出口输送至用汽设备。
燃气蒸汽锅炉是由多个协同工作的部件构成的复杂设备，核心部件可分为 “汽水系统”“燃烧系统”“控制系统” 和 “安全系统” 四大类：
1. 汽水系统：负责水的加热与蒸汽生成
- 锅筒（汽包）：锅炉的 “心脏”，通常为卧式圆筒形压力容器。下部储存未汽化的水，上部容纳汽水混合物，通过内部的汽水分离器（如挡板、旋风分离器）分离出干燥的蒸汽，同时保障水循环的稳定。
- 水冷壁：环绕炉膛四周的管束，直接吸收炉膛内的高温辐射热，既加热水，又保护炉膛内壁免受高温冲刷。
- 对流管束：位于炉膛后方的密集管束，高温烟气流经时通过对流换热进一步加热管内的水，提升热交换效率。
- 过热器：仅用于需过热蒸汽的锅炉，由蛇形管束构成，将饱和蒸汽加热至更高温度（如 250-400℃），满足工业用汽对蒸汽品质的要求。
- 下降管与联箱：下降管将锅筒内的水输送至下联箱，下联箱再将水分配给水冷壁；上联箱则收集水冷壁加热后的汽水混合物，通过上升管送回锅筒，形成闭合的水循环回路。
2. 燃烧系统：保障燃料高效清洁燃烧
- 燃烧器：燃烧系统的 “核心执行部件”，主要由燃气喷嘴、空气调节器、点火电极、火焰检测器组成。其功能是精准控制燃气与空气的混合比例、稳定点火，并实时监测火焰状态，常见类型有大气式燃烧器、全预混燃烧器（热效率更高、氮氧化物排放更低）。
- 炉膛：燃料燃烧的封闭空间，采用耐火砖、浇注料等耐高温材料砌筑，内壁光滑以减少热损失，同时设计合理的烟气流动路径，确保燃烧充分。
- 烟道与烟囱：烟道引导燃烧后的烟气依次流经各受热面，最终通过烟囱将低温烟气（通常经余热回收后低于 100℃）排入大气。
3. 控制系统：实现全自动智能化运行
- PLC 控制柜：锅炉的 “大脑”，内置可编程逻辑控制器，可预设蒸汽压力、水位等参数，自动控制燃烧器的启停、负荷调节（根据蒸汽压力变化增减燃气供给）、给水泵的运行等。
- 人机界面（HMI）：多为中文触摸屏，实时显示锅炉的运行参数（如蒸汽压力、水温、水位、燃气消耗量），支持手动 / 自动模式切换、故障报警查询等操作。
- 传感器：包括压力传感器（监测蒸汽压力）、水位传感器（监测锅筒水位）、温度传感器（监测烟气温度、水温）等，为控制系统提供实时数据反馈。
4. 安全系统：构筑多重防护屏障
- 水位保护：配备电极式水位计、浮球式水位控制器，当水位低于 “最低安全水位” 时，自动切断燃烧器并报警；水位高于 “最高安全水位” 时，开启排污阀排水。
- 压力保护：安装安全阀（当蒸汽压力超过额定值时自动泄压）、压力控制器（压力过高时切断燃气供给），双重防护避免超压风险。
- 熄火保护：火焰检测器若检测到意外熄火，会在 1-2 秒内触发燃气电磁阀关闭，切断燃料供给，防止燃气泄漏。
- 防爆门：安装在炉膛或烟道上，当炉膛内因燃气积聚发生爆燃时，防爆门自动开启释放压力，保护锅炉本体不受损坏。
根据不同的分类标准，燃气蒸汽锅炉可分为多种类型，常见分类如下：
| 分类依据 | 具体类型 | 核心特点 |
|---|---|---|
| 燃料类型 | 天然气蒸汽锅炉、液化气蒸汽锅炉、城市煤气蒸汽锅炉、沼气蒸汽锅炉 | 天然气型应用最广（成本低、供应稳定）；沼气型适合有沼气资源的场景（节能环保） |
| 结构形式 | 立式燃气蒸汽锅炉、卧式燃气蒸汽锅炉 | 立式：体积小、占地少，适合小吨位（≤4 吨 / 小时）；卧式：容量大、热效率高，适合中大型吨位 |
| 蒸汽参数 | 低压锅炉（≤2.5MPa）、中压锅炉（3.9-5.29MPa）、高压锅炉（≥9.8MPa） | 低压锅炉用于供暖、消毒；中高压锅炉用于工业动力（如驱动汽轮机） |
| 燃烧方式 | 大气式燃烧锅炉、全预混燃烧锅炉 | 全预混型燃烧更充分，热效率可达 95% 以上，氮氧化物排放≤30mg/m³（更环保） |
| 锅筒数量 | 单锅筒锅炉、双锅筒锅炉 | 双锅筒锅炉水循环更稳定，适合大容量、高参数场景 |
相比燃煤、燃油蒸汽锅炉，燃气蒸汽锅炉的核心优势集中在 “高效、清洁、安全、易操作” 四大方面：
- 高效节能：采用全预混燃烧、烟气余热回收装置（如冷凝器），热效率普遍达到 92%-98%，远高于燃煤锅炉（60%-80%）；且燃气燃烧充分，无灰渣热损失，燃料利用率高。
- 清洁环保：燃气燃烧产物主要为 CO₂和 H₂O，无粉尘、硫化物排放；采用低氮燃烧技术的锅炉，氮氧化物（NOx）排放可低至 20mg/m³ 以下，符合国家《锅炉大气污染物排放标准》（GB 13271-2014）的最严要求。
- 安全可靠：配备水位、压力、熄火、防爆等多重安全保护，且燃气输送无灰渣堆积、无泄漏风险（管道输送密封性强）；PLC 控制系统可实时监测运行状态，异常时自动停机报警。
- 操作简便：实现全自动运行，无需人工添料、清灰；司炉人员只需通过触摸屏设定参数，即可完成启停、负荷调节等操作，降低人工成本。
- 安装灵活：小吨位立式锅炉可整装出厂，现场仅需连接水、电、气管道，安装周期短（1-2 周）；占地面积小，适合场地受限的企业。
燃气蒸汽锅炉的应用场景与蒸汽的用途直接相关，主要包括：
- 工业生产：用于化工反应加热、纺织印染定型、造纸烘干、金属冶炼与热处理等，提供工艺所需的热能或动力。
- 供暖与生活热水：通过蒸汽换热器将蒸汽热量转换为热水，用于工厂、酒店、住宅小区的集中供暖及生活热水供应。
- 商业与公共服务：医院的消毒灭菌（如高压蒸汽灭菌器）、食品加工厂的蒸煮、酿酒厂的发酵加热等。
- 发电与驱动：中高压燃气蒸汽锅炉产生的过热蒸汽可驱动汽轮机，用于小型自备电站发电或工业设备驱动。
- 日常操作规范：严格按照操作规程启停锅炉，避免 “急开急停”；定期检查水位、压力、火焰状态，确保参数在额定范围内。
- 定期维护保养：
- 每周：清理燃烧器喷嘴、检查安全阀灵活性、排放锅筒底部的污水（去除水垢、杂质）。
- 每月：检查水位传感器、压力控制器的准确性，清理受热面表面积灰（提升换热效率）。
- 每年：进行全面停机检修，包括锅筒内壁检查、管束腐蚀检测、控制系统校准，同时进行水压试验（检验压力容器密封性）。
- 水垢处理：水在加热过程中易产生水垢（碳酸钙、硫酸镁等），会降低热效率并腐蚀受热面，需定期添加阻垢剂，或采用软化水设备（去除水中钙、镁离子）。
